英威騰制袋機系統解決方案 一分鐘制成280個

  在家里、食堂、超市和商場看見保鮮袋的時候，你是不是從來都沒有多想，它是怎么生產出來的呢?這個日常覆蓋生活方方面面，走近千家萬戶的產品，它的生產過程，其實離不開一種特殊的機器——高速連卷制袋機。

  而這一設備的正常運行，離不開英威騰產品的優異性能，通過英威騰對設備控制系統賦予靈魂，使得一臺制袋機的生產效率，可以從基本要求的200個/min，提升至250個/min，高達280個/min。

  什么是制袋機?

  高速連卷制袋機是一種集機、電、氣為一體，高度機械化、自動化的設備。它的工作是將前道工藝設備吹膜機生產的成品，經過定長切口和壓燙封口等一系列工藝操作，分工位定個數收卷到紙筒上，由此形成我們日常看到的保鮮袋成品。

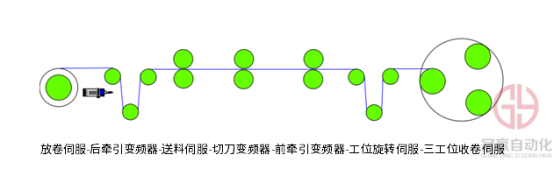

  其工藝流程為：伺服放卷—超聲波卷徑檢測—放卷擺桿調節—后牽引變頻器—后儲料架光電—機械凸輪送料光電—伺服送料—切刀變頻—前儲料架光電—前牽引變頻器—收卷擺桿調節—工位切換伺服—上紙筒機械—三收卷伺服—保鮮袋成品。

工藝流程圖

  怎么才能讓制袋機高速高精度運轉呢?

  為了推開市場，以往基本要求制袋速度能達到200個/min，才具備競爭力。

  現今，經過英威騰團隊對制袋機行業設備及工藝深入研究，要讓制袋機達到高效率、高精度運轉，需要：

  1、 伺服在走定長時，位置要求響應要快;

  2、 伺服電機的快速啟動停止時，對驅動器的動態響應要求非常高;

  3、 多伺服控制場合，對控制器的運算處理實時性、可靠性要求很高。

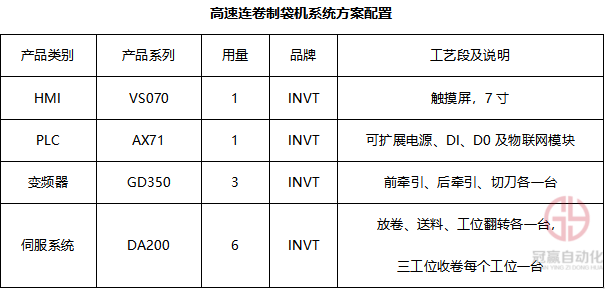

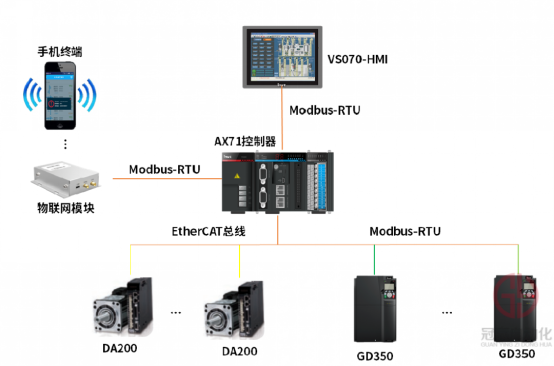

  由此，英威騰推出整體解決方案，包含：AX系列中型PLC+VS070-HMI+DA200系列高性能伺服(EtherCAT總線型)+GD350系列高性能多功能變頻器+物聯網模塊。

  英威騰的方案優勢具有什么優勢呢?

  優異的控制方式：市面上常用制袋機均采用PLC發脈沖進行位置定位的功能，接線比較繁瑣，穩定性低。采用英威騰AX系列中型PLC與伺服通過EtherCAT總線控制，省去了電氣柜較多的接線，將高速總線與運動控制算法結合，確保了運算的實時性、高響應性及穩定性。

  友好的人機交互：VS系列HMI是一款顯示豐富、內存龐大、組態功能強大、使用簡單的人機界面。可輕松實現工業自動化各領域的人機交互功能。

  優化了放料工序的效果：放卷側由于卷徑及慣量變化大，高速啟停伺服易報過載故障，該套系統對收放卷啟停進行斜坡處理，英威騰系統250個/分直接啟停平穩且不會因為瞬間啟停過載。

  優化了牽引輥側擺桿的處理方式：傳統設備擺桿效果存在抖動現象，采用線速度同步算法，進行實時補償，擺桿抖動小，制袋精度高。

  優化了送料伺服的效果：高速制袋機對送料伺服要求高，因為需要該伺服快準穩完成送料任務，速度快容易拉變形膜，速度慢達不到切割長度，此系統經過特性的曲線規劃以及伺服參數的性能優化，能夠很好實現送料任務。

  提升了設備整機的生產效率：采用AX系列中型PLC以及EtherCAT總線及程序系統化編程處理，速度可達280個/分，大大提高了生產效率。

  售后維護：接線少，故障易排查。程序結構簡潔，運動控制功能塊省略了小型編程PLC的大量計算工作，方便客戶的更改及維護。

  遠程維護與升級：通過物聯網模塊可以有效方便地實現PLC應用程序的遠程升級與維護，后臺服務器及手機終端可以方便地查看設備的關鍵信息。

  后續開發：從機械設計及工藝環節參與到新機型的開發，為客戶后續開發新機型提出了改進及優化建議，如后期雙通道連卷制袋機的開發應用。

  英威騰整體解決方案在制袋機上的應用，其效率和精度均滿足了客戶需求，達到進口產品的性能要求。

  英威騰經超過十年的深耕，在印包行業某些領域已形成非常有競爭力的整線解決方案，通過對設備機械及關鍵工藝的技術創新，幫助客戶實現了設備的升級及工藝的改進，提升了客戶設備的自動化程度及提高生產線的生產效率。

  英威騰以其優異的整體解決方案能力，穩定可靠的產品研發和創新能力、應用開發和服務能力，外加強大的營銷和服務網絡，為快速、便捷、有效地服務國內外客戶提供了持續強有力的保障。
