ABB軟啟動器基本介紹,什么是ABB軟啟動器

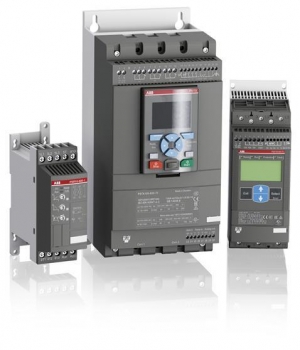

ABB軟啟動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，國外稱為Soft Starter。

abb軟啟動器的節能原理

　　電動機屬感性負載，電流滯后電壓，大多數用電器都屬此類。為了提高功率因數須用容性負載來補償，并電容或用同步電動機補償。降低電動機的激磁電流也可提高功率因數（HPS2節能功能，在輕載時降低電壓，使激磁電流降低，使COS∮提高）。 節能運行模式：輕載時降低電壓減少了激磁電流，電機電流分為有功分量和無功分量（激磁分量）提高COS∮。

　　節能運行模式：當電動機負載輕時，abb軟啟動器在選擇節能功能的狀態下，PF開關熱撥至Y位，在電流反饋的作用下，abb軟啟動器自動降低電動機電壓。減少了電動機電流的勵磁分量。從而提高了電動機的功率因數（COS∮）。（國產abb軟啟動器多無此功能）在接觸器旁路狀態下無法實現此功能。TPF開關提供了節能功能的兩種反應時間；正常、慢速。節能運行模式：自動節能運行。（正常、慢速兩種反應速度）空載節能40[%]，負載節能5[%]。

電動機的軟起動方式

　　（1）斜坡升壓軟起動。這種起動方式最簡單，不具備電流閉環控制，僅調整晶閘管導通角，使之與時間成一定函數關系增加。其缺點是，由于不限流，在電機起動過程中，有時要產生較大的沖擊電流使晶閘管損壞，對電網影響較大，實際很少應用。

　　（2）斜坡恒流軟起動。這種起動方式是在電動機起動的初始階段起動電流逐漸增加，當電流達到預先所設定的值后保持恒定（t1至t2階段），直至起動完畢。起動過程中，電流上升變化的速率是可以根據電動機負載調整設定。電流上升速率大，則起動轉矩大，起動時間短。 　　該起動方式是應用最多的起動方式，尤其適用于風機、泵類負載的起動。

　?。?）階躍起動。開機，即以最短時間，使起動電流迅速達到設定值，即為階躍起動。通過調節起動電流設定值，可以達到快速起動效果。

　?。?）脈沖沖擊起動。在起動開始階段，讓晶閘管在極短時間內，以較大電流導通一段時間后回落，再按原設定值線性上升，連入恒流起動。

abb軟啟動器的保護功能

　　1、過載保護功能：軟起動器引進了電流控制環，因而隨時跟蹤檢測電機電流的變化狀況。通過增加過載電流的設定和反時限控制模式，實現了過載保護功能，使電機過載時，關斷晶閘管并發出報警信號。

　　2、缺相保護功能：工作時，軟起動器隨時檢測三相線電流的變化，一旦發生斷流，即可作出缺相保護反應。

　　3、過熱保護功能：通過軟起動器內部熱繼電器檢測晶閘管散熱器的溫度，一旦散熱器溫度超過允許值后自動關斷晶閘管，并發出報警信號。

　　4、其它功能：通過電子電路的組合，還可在系統中實現其它種種聯鎖保護。
