接線端子基本介紹,什么是接線端子

接線端子就是用于實現電氣連接的一種配件產品，工業上劃分為連接器的范疇。 隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的用量逐漸上漲。隨著電子行業的發展，接線端子的使用范圍越來越多，而且種類也越來越多。目前用得最廣泛的除了PCB板端子外，還有五金端子，螺帽端子，彈簧端子等等。

接線端子是為了方便導線的連接而應用的，它其實就是一段封在絕緣塑料里面的金屬片，兩端都有孔可以插入導線，有螺絲用于緊固或者松開，比如兩根導線，有時需要連接，有時又需要斷開，這時就可以用端子把它們連接起來，并且可以隨時斷開，而不必把它們焊接起來或者纏繞在一起，很方便快捷。而且適合大量的導線互聯，在電力行業就有專門的端子排，端子箱，上面全是接線端子，單層的、雙層的，電流的，電壓的，普通的，可斷的等等。一定的壓接面積是為了保證可靠接觸，以及保證能通過足夠的電流。

接線端子的工作原理

　　接線端子利用現有軌道式接線端子 RTB 連接技術，并加裝了電子元器件組成的電路，實現了光電過程的傳輸耦合。接線端子是為了方便導線的連接而應用的，它其實就是一段封在絕緣塑料里面的金屬片，兩端都有孔可以插入導線，有螺絲用于緊固或者松開，比如兩根導線，有時需要連接，有時又需要斷開，這事就可以用端子把它們連接起來，并且可以隨時斷開，而不必把它們焊接起來或者纏繞在一起，很方便快捷。而且適合大量的導線互聯，在電力行業就有專門的端子排，端子箱，上面全是接線端子，單層的、雙層的，電流的，電壓的，普通的，可斷的等等。一定的壓接面積是為了保證可靠接觸，以及保證能通過足夠的電流。

接線端子的分類

　　接線端子可以分為 歐式接線端子系列、 插拔式接線端子系列、柵欄式接線端子系列、彈簧式接線端子系列、軌道式接線端子系列、穿墻式接線端子系列，光電耦合型接線端子系列。。等等

　　接線端子的品牌、系列達到上萬種，其市場目前所運用到的品牌有：

　　德國PHOENIX；Weidmuller；WAGO;臺灣DECA;DINKLE;ANYTEK;上海尤提樂UTILITY ;三門灣端子（SMW）;等系列品。產品包括PCB插拔式、焊針式、彈簧夾持式、螺釘壓線框式、軌道式、傳統式貫通型端子臺；電子模塊；模組盒、架、導軌。日本松下（NAIS）,歐姆龍（OMRON）,富士通（Fujitsu）,泰科繼電器；上海埃德（AERODEV）；美國SCII(corcom)電源濾波器；臺灣KAKU；上海浪利風機，施耐德，梅蘭日蘭，金鐘默勒，日本和泉；上海聯捷，上海二工等等

　　插拔式系列接線端子

　　由兩部分插拔連接而成，一部分將線壓緊，然后插到另一部分，這部分在焊接到PCB板上。 此接底部機械原理，此防振動設計確保了產品長期的氣密連接和成品的使用可靠性。插座兩端可加裝配耳，裝配耳在很大程度上可以保護接片并且可以防止接片排列位置不佳，同時這種插座設計可以保證插座可以正確的插進母體。插座也可以有裝配扣位和鎖定扣位。裝配扣位可以起到更加穩固地固定到PCB板上，鎖定扣位可以在安裝完成后鎖定母體和插座。各種各樣的插座設計可以搭配不同母體的插入方法，比如說：水平、垂直或傾斜向印刷電路板等，可以根據客戶的要求選擇不同的方式。既可以選擇公制線規也可以選擇標準線規，是目前市場上最熱銷的端子類型。

　　歐式系列接線端子

　　以德國PHOENIX；Weidmuller等端子為代表，是現有接線科技中成本效益最高的形式。

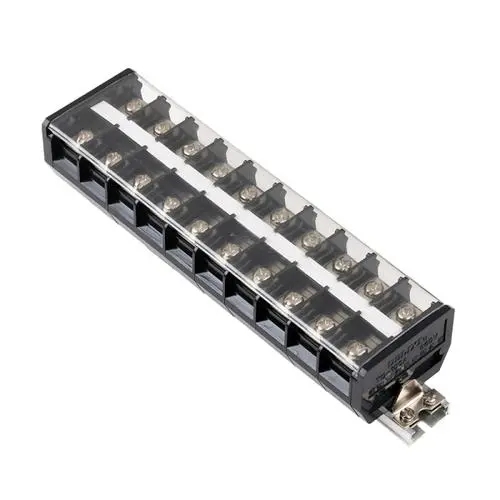

　　柵欄式系列接線端子

　　是能夠?qū)崿F(xiàn)安全、可靠、有效的連接，特別是在大電流，高電壓的使用環境中應用比較廣泛。

　　彈簧式接線端子

　　是利用彈簧性裝置的新型接線端子，已廣泛應用于世界電工和電子工程工業：照明、電梯升降控制、儀器儀表、電源、化學和汽車動力等。

　　軌道安裝式接線端子

　　采用了可靠的螺紋連接技術、電子容斷技術和最新的電連接技術，廣泛用于電力電子、通訊、電氣控制和電源等領域。

　　軌道式系列接線端子

　　采用壓線和獨特的螺紋自鎖設計，使得接線連接可靠、安全。該系列接線端子外觀設計美觀大方，可配用多種附件，如短路片、標識條、擋板等。

　　H型穿墻式接線端子

　　采用螺釘連接線技術，絕緣材料為PA66(阻燃等級：UL94,V-0),連接器采用優質的高導電金屬材料。

　　H型穿墻式接線端子可并排安裝在為1mm到10mm等厚度的面板上，可自動補償調整面板厚度的距離，組成任意極數的端子排，而且可以使用隔離板來增加空氣間隙和爬電距離。不需要任何工具便可將穿墻式接線端子牢固的安裝在面板上矩形預留孔里，安裝極其方便

　　H型穿墻式接線端子廣泛應用于一些需要穿墻解決方案的場合：電源、慮波器、電氣控制柜等電子設備。絕緣性能好，防護等級高，用戶只需要直接在外部接線后即可進行工作，省去了許多不必要的接線步驟。

　　接線端子利用現有軌道式接線端子 RTB 連接技術，并加裝了電子元器件組成的電路，實現了光電過程的傳輸耦合。

　　自動控制的核心是控制單元必須與各傳感器和執行器可靠地隔離開，以免干擾，杰特RPC光隔端子能夠很好地完成這一功能，并保證現場信號與電子控制裝置所要求的低電壓相匹配，還可以作過程控制的外圍設備與控制，信號和調節器裝置之間的接口元件，且適用于不同的電壓和功率范圍。

　　光隔端子具有控制端信號損耗下、切換頻率高、無機械觸點抖動、無磨損切換、絕緣電壓高、不怕振動、不受位置影響且壽命長等優點，因此在自動控制領域得到廣泛應用。
