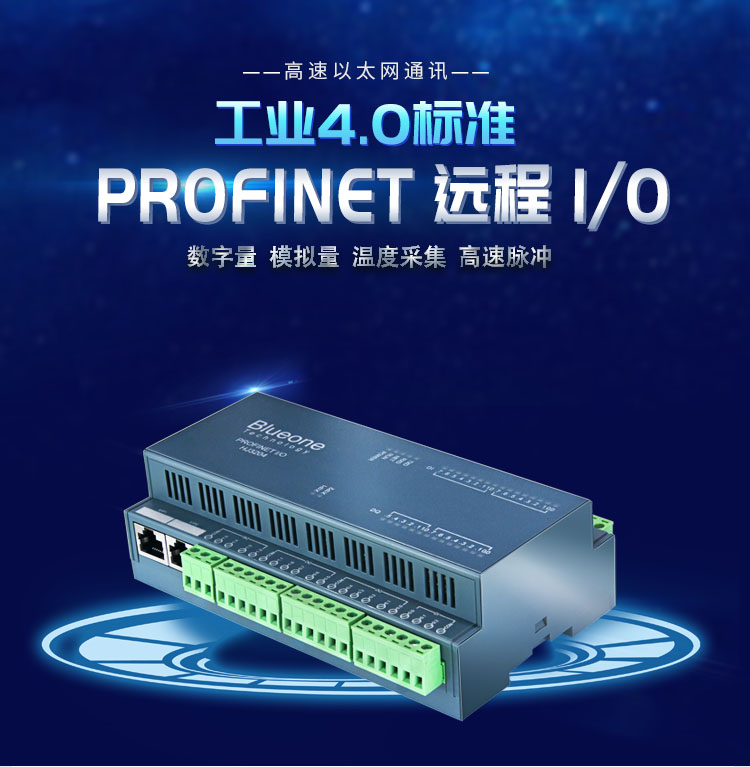

華杰智控HJ3206遠程Profinet IO模塊

當前，以太網技術引入工業控制領域，其技術優勢非常明顯。 工業以太網制造現在信息的強大性跟控制的快捷性，能夠?qū)崿F(xiàn)快速的串聯跟控制，為現代工業制造實現真正意義上的“E網到底”奠定了良好的基礎。工業以太網已經被業內認為是未來控制網絡的最佳解決方案，也是當前現場總線中的主流技術。

現代制造工業在組建自動化系統時，通常需要將過程的輸入和輸出集中集成到該系統中。如果輸入和輸出遠離可編程控制器,將需要鋪設很長的電纜，從而不易實現，并且可能因?yàn)殡姶鸥蓴_而使得可靠性降低。Profinet 分布式I/0設備便是這類系統的理想解決方案: 控制CPU位于中央位置，Profinet I/0設備(輸入和輸出)在本地分布式運行。功能強大的PROFIBUS DP和PROFINET具有高速數據傳輸能力，可以確保控制CPU和I/0設備穩定順暢地進行通訊。

華杰智控遠程分步式IO模塊，IO的多通道數保證了數據傳輸系統的靈活性，為分配參數，編程，調試，和診斷提供支持，分布式IO設備（輸入/輸出）在本地分布式運行，功能強大，憑借其高數據傳輸率的特點，確保PLC遠程控制器和IO設備之間通訊順暢。

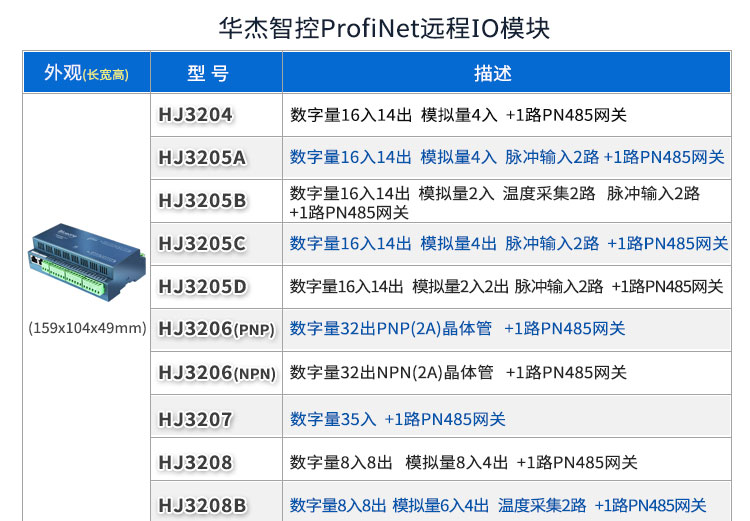

華杰智控HJ3206是一款支持Profinet協議的遠程分布式IO模塊，可以作為西門子PLC的Profinet從站, 集成了Modbus RTU轉Profinet網關，支持西門子200smart,3001200,1500等PLC。  32DO數字量輸出     PNP 晶體管

支持Profinet協議

支持Modbus RTU轉Profinet

支持Profinet轉Modbus RTU

支持GSD文件導入

支持S7和博圖

支持Modubs TCP

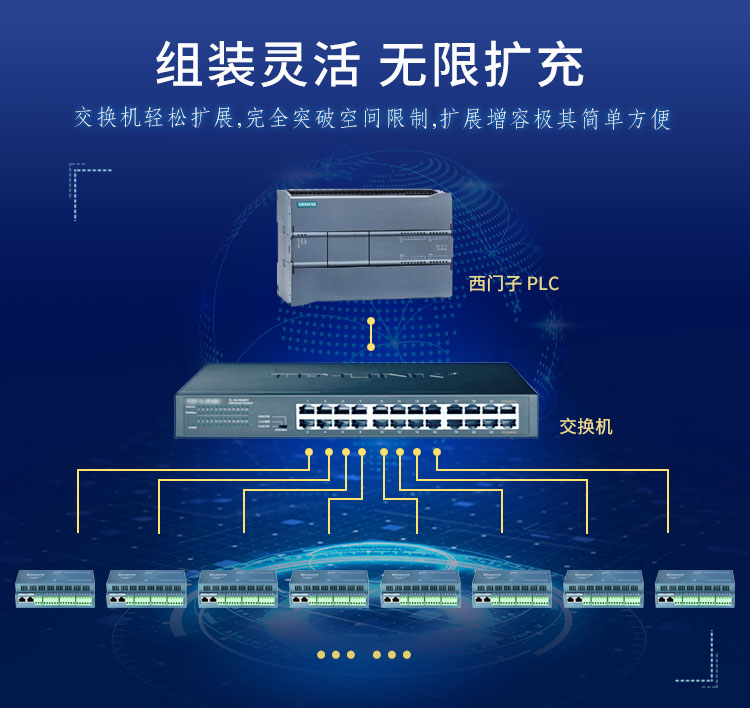

集成具有交換功能的雙網口

方便實現線性拓?fù)浣Y(jié)構網絡

華杰智控Profinet遠程IO模塊作為西門子PLC的Profinet子站/從站模塊, 采用工業標準的Profinet轉Modbus RTU協議。 集成了Modbus RTU轉Profinet網關，同時也支持把modbus RTU的終端設備如變頻器，溫控表，電表等等轉成Profinet協議.通過把modbus RTU的命令映射到對應的PLC的寄存器地址，生成GSD文件， 然后導入西門子編程軟件S7或者博圖，組態下載到PLC。 西門子PLC無需進行modbus編程，可以直接通過讀取寄存器地址來讀寫RTU數據實現控制RTU。
